Richtungskuppler der LT-DC-Serie
,17 bis 21 GHz Richtungskopplung
,20 Watt Richtungskopplung
-
HerkunftsortChina
-
MarkennameZR Hi-Tech
-
Model NumberLT-DC10-170210S
-
Dokument
-
Minimum Order Quantity1
-
Verpackung InformationenKartonverpackung
-
Delivery Time4 weeks
-
Payment TermsT/T,D/A,D/P
17 bis 21 GHz 20 Watt LT-DC-Serie 10dB Richtkopplungsmittelposition
17 bis 21 GHz 20 Watt LT-DC-Serie 10dB Richtkopplungsmittelposition
Produktübersicht
DieDie in Absatz 1 genannten Anforderungen gelten nicht.ist ein leistungsstarker 10 dB-Direktionskopplung, der im Frequenzbereich von 17 bis 21 GHz arbeitet und für Präzisions-HF-Anwendungen mit bis zu 20 Watt (CW) benötigt wird.
Wesentliche Merkmale
- 10 dB Richtkopplung mit ±0,5 dB Kopplungsgenauigkeit
- Ausgezeichnete Richtfähigkeit > 16 dB
- Breiter Frequenzbereich: 17 bis 21 GHz
- Niedriger VSWR < 1.41:1 für eine optimale Signalintegrität
- Hohe Leistung: 20 Watt (CW)
- Kompakte Abmessungen: 31,8 × 15,9 × 12,7 mm
- Standard-SMA-weibliche Steckverbinder
- Einheitliche Vorschriften: CE, RoHS, REACH
- 1-jährige Herstellergarantie
Technische Spezifikation
| Parameter | Spezifikation | Bedingungen |
|---|---|---|
| Teilnummer | Die in Absatz 1 genannten Anforderungen gelten nicht. | |
| Frequenzbereich | 17 bis 21 GHz | |
| Koppeln | 10 ± 0,5 dB | |
| Impedanz | 50 Ohm | |
| Hauptlinie VSWR | 1.41 Max. | |
| Kopplung VSWR | 1.41 Max. | |
| Einsetzungsverlust | 1.2 dB max. | |
| Frequenzgleichgewicht | 00,8 dB max. | |
| Richtlinie | 16 dB Min. | |
| Eingangsleistung | 20 W | |
| Anschlüsse | SMA Weiblich | |
| Gewicht | 45 g | |
| Abmessung | 31.8 × 15,9 × 12,7 mm |
Anmerkung: Auf Anfrage sind kundenspezifische Spezifikationen erhältlich.

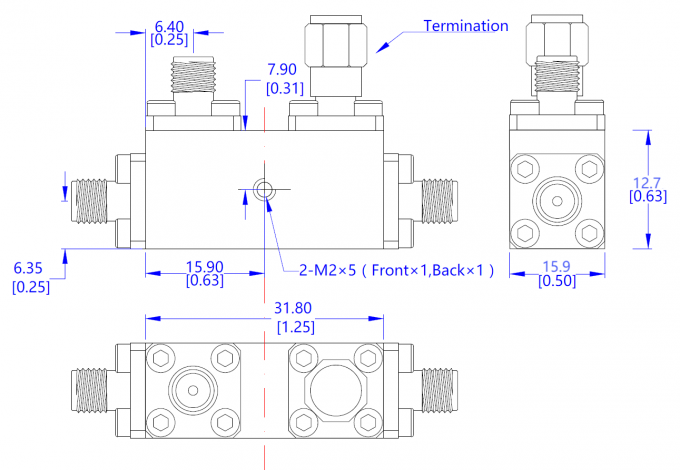

Mechanische Umrisse
