| Markenbezeichnung: | ZR Hi-Tech |
| Modellnummer: | Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang II der Verordnung |
| Mindestbestellmenge: | 1 |
| Delivery Time: | 4 Wochen |
| Zahlungsbedingungen: | T/T |
| Produktname | Ofen-gesteuerter Quarzoszillator der LT-CR-Serie |
|---|---|
| Anwendung | Satellitenkommunikation, Basisstationen, Messinstrumente usw. |
| Eigenschaften | Geringes Phasenrauschen |
| Material | Aluminium |
| Temperatur | -55~85℃ |
| Frequenzbereich | 5MHz~125MHz |
| Spannung | 3,3~15V |
| Farbe | Silber |
5MHz~125MHz Ofen-gesteuerter Quarzoszillator der LT-CR-Serie
Der LT-CR-OC-50M-2020 ist die neueste Ergänzung der OCXO-Reihe von ZR. Wir bieten Sinuswellen- oder CMOS-Ausgangswellenformen mit einem Phasenrauschen von -110 dBc/Hz (bei 10 Hz Offset) und eine Frequenzstabilität von ±10 ppb (gegenüber der Temperatur). Diese OCXOs werden unter Verwendung eines SC-geschnittenen Kristalls hergestellt, der eine hohe Stabilität und geringe Alterung bietet. Sie sind in oberflächenmontierbaren Gehäusen erhältlich, die 20 x 20 x 11 mm messen. Diese OCXOs sind ideal für Satellitenkommunikation, Basisstationen, Messinstrumente usw.
| Artikel | Spezifikation | Bedingungen |
|---|---|---|
| Teilenummer | LT-CR-OC-50M-2020 | |
| Frequenzbereich | 50M,5MHz~125MHz | |
| Betriebsspannung (VDD) | 3,3~15V | |
| Leistungsaufnahme beim Einrichten | ≤5W | |
| Betriebstemperatur | -55℃~85℃ | |
| Frequenzstabilität vs. Temperatur | ≤±10ppb | Relativ zur Frequenz bei 25℃ |
| Frequenztoleranz | ≤±0,2ppm | @25℃±1℃ |
| Ausgangswellenform | C: CMOS, S: Sinuswelle | |
| Ausgangsimpedanz | 50 Ohm | |
| Ausgangsleistung | 7~13dBm | |
| Steuerspannung (VC) | 0V~VREF | |
| Spannungsfrequenzbereich | ≥±0,5ppm | |
| Spannungsanstieg | Positiv | |
| Spannungslinearität | ≤10% | |
| Eingangsimpedanz | ≥100kΩ | |
| Phasenrauschen (typ.) | -110dBc/Hz@10Hz; -140dBc/Hz@100Hz; -165dBc/Hz@1kHz; -170dBc/Hz@10kHz; -175dBc/Hz@100kHz | Typische Frequenz: 100MHz |

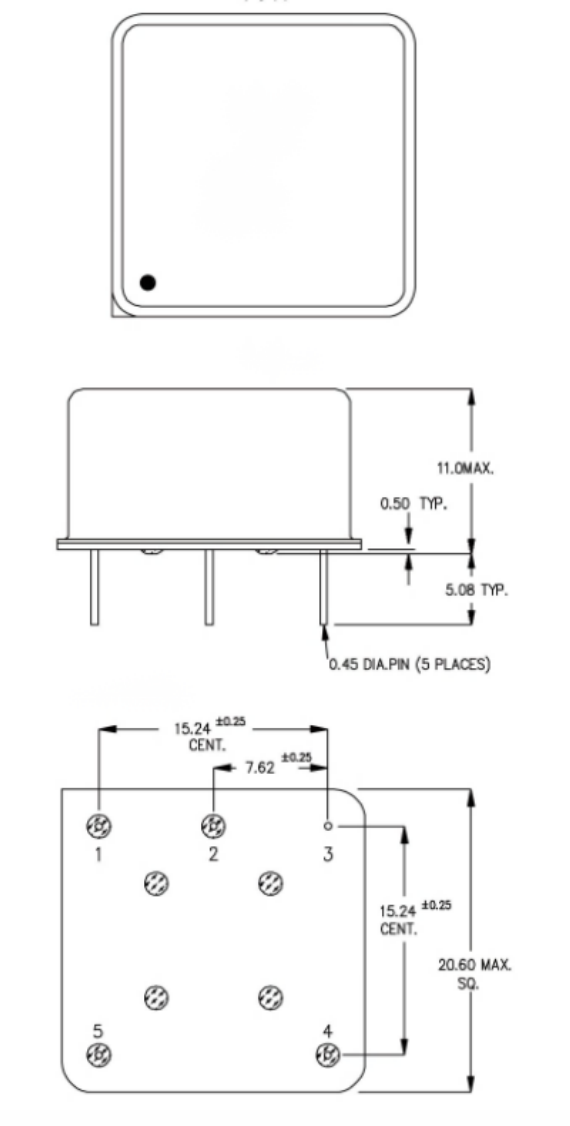

| Abmessung | 20×20×11mm |
